Ｎゲージジオラマ目指してレイアウト建設
いつかはジオラマ作成もしてみたいですが、まずはレイアウトを考えて第一歩を踏み出そうという段階で、役に立つと思うポイントを整理してみました。
Nゲージの鉄道模型を楽しむ中で、自分だけのレイアウトを作ることは大きな目標のひとつではないでしょうか。
いずれは街中までしっかり作り込んだジオラマを作りたい。そんな夢を持ちつつも、場所の確保やプランニングに悩んで、なかなか一歩を踏み出せない方もいるかもしれません。
この記事では、筆者のNゲージレイアウトを例に、作成する上でのこだわりポイントを5つ紹介します。これからレイアウトを作ろうとしている方の参考になれば幸いです。
すぐには完成しなくても、考えながら少しずつ形にしていく過程も楽しめるのが鉄道模型の醍醐味ですね。
2026/5 内容を全体的に更新しました。
レイアウトを設計する前に、以下の 3点を整理しておくとスムーズに進められます。
走らせたい編成の確認： 何両編成を走らせたいかでレイアウトサイズがある程度決まります。4両編成なら比較的コンパクトに収まりますが、10両編成となると駅の長さだけでも1,500mm以上が必要になります。
設置スペースの確認： レイアウトのサイズはスペースによって大きく制約されます。まずは設置場所の幅・奥行きを測ります。畳1枚（約910mm×1820mm）あれば楕円レイアウトは十分作れます。10両編成対応を考える場合は、2畳以上のスペースがあると理想的ですが、自身も含めて、なかなかそんなスペースは取れないと思いますので、工夫や諦める部分というのも必要になるかもしれません。
予算の目安： レールとコントローラーといった必要最小限の楕円レイアウトであれば、セット製品を活用して 1〜2万円程度です。駅やポイントを充実させると 3〜5万円程度が目安ですが、少しずつ買い足していく方法がおすすめです。
トミックスレールを活用する際の寸法の基本については、以下の記事で解説していますので併せて参考にしてください。

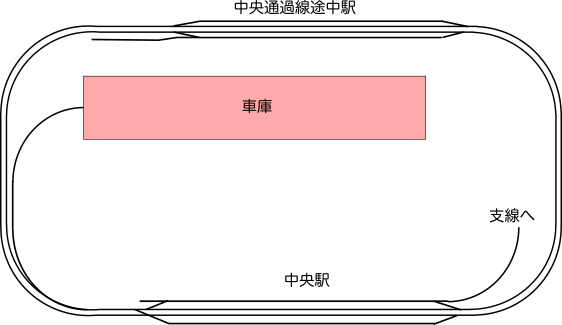

検討したレイアウトは、楕円形の本線に途中駅と車庫を配置したシンプルな構成です。
なお、後述する通り、変化を持たせるために支線の追加も想定しています。
平面だけだと変化が乏しいため、一部に高さの変化をつけています。レイアウトの一部だけでも高低差があると、走行シーンにぐっと臨場感が生まれます。
以下、このレイアウトのこだわりポイントを5つ紹介します。
こだわり①：本線を10両編成対応にする
本線は10両編成の運転に対応する設計にしています。
10両編成のこだわりは、近鉄の10両編成を再現したいという思いから。2両＋2両＋6両、4両＋2両＋4両といった異系列の編成を組み合わせて組成される近鉄電車を再現するには、10両対応は外したくなかったポイントです。
- ホーム長は「(編成両数 + 1) × 140mm」が目安。10両なら約1,540mm以上を確保。
- 中央の駅は長さを確保済みですが、ホームは延長予定。
- 手前側はホームが細くなる形式、奥側は直端型を採用（ホームセットの通常品と直端型を入れ替えて実現）。
編成長とレイアウトサイズの関係
10両編成を走らせるにはそれなりにレイアウトサイズが大きくなります。同じレイアウトサイズでも線形の変化を楽しみたい場合は 6両くらいがちょうど良いバランスで、どちらを優先するかはお好みで決めるとよいでしょう。筆者は支線を設けて、変化をつける方法を採用することにしました。
こだわり②：中央に通過線のある途中駅

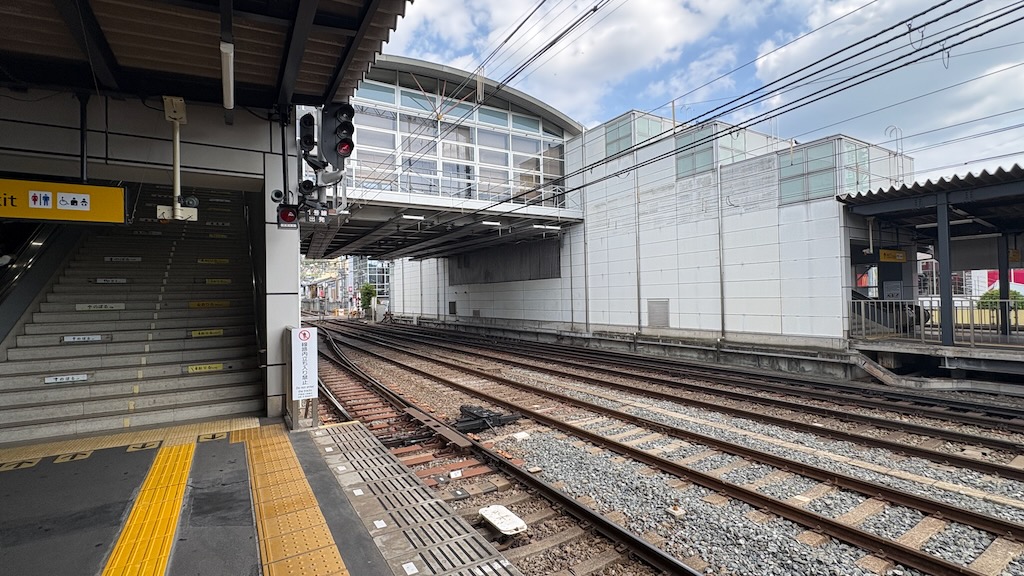

子供の頃からやりたかった線形が、中央に通過線のある途中駅です。近鉄奈良線の東花園駅を見て「模型でも再現したい！」と思っていた線形を実現しました。
- 待避中の列車を横目に上位種別が快走するシーンを再現できる。
- 実物と同じダイヤ運転の楽しみが広がる。
- 新幹線を走らせたい方にもおすすめの線形。
この駅は他の部分よりも少し高い場所に設置し、別のボードの上に配置しています。以前からこの部分だけを独立したジオラマにしようと考えていた名残で、結果的にレイアウトに高低差を生むポイントにもなっています。
ワンポイントアドバイス
スペースの都合で全体を作り込むのが難しくても、レイアウトの一部だけ気合いを入れてジオラマにするのもおすすめです。
なお、左側に見えるカトー製の駅入り口は、トミックス製の都市型ホームとの接続部分をプラ板を活用して加工しています。メーカーが異なる製品を組み合わせて表現に変化を持たせたい場合は、こうした加工が必要になるケースもあります。
こだわり③：省スペースで収容力を確保する車庫レイアウト
さまざまな車両を走らせるためにも車庫は重要です。しかし、車庫はスペースを大きく取りがちという課題があります。この課題を解決してくれるのがトミックスの車両基地レールセットでも採用されている複線間隔の工夫です。
- 複線間隔が通常の半分に調整されており、省スペース。
- 車庫を表現するのに有用なパーツ類が付属。
- 10両対応にするための拡張も可能。
作成中のレイアウトでは、手前側を 10両対応のために独自にポイントを追加して拡張しています。
こだわり④：高さの変化で情景にメリハリを
平面的なレイアウトは単調になりがちです。筆者のレイアウトでは、前述の途中駅を周囲より高い位置に設置することで、レイアウト全体に高低差を生み出しています。
高さの変化をつける方法としては、トミックスの高架橋製品を活用する方法や、スタイロフォームなどの素材で地形を作る方法があります。
こだわり⑤：支線レイアウト
楕円形の本線だけだと走行パターンが単調になりがちです。そこで、支線を追加して変化をつけることを考えます。
- 中央駅部分を高架相当の高さに変更。
- その下に支線終端駅を設ける。
- 中央駅からぐるっと回って終端駅に至る支線を設計。
2階建てレイアウトは難易度が高いですが、単なる高架駅では面白みに欠けるため、地盤を上げて支線終端駅を地下っぽく演出することを考えています。
レイアウト作成にあたり、レールなどの単品を買い揃えることもできますが、セット製品を活用することで費用を抑えることが可能です。筆者も活用しているトミックス製品を含め、例をいくつかご紹介します。これら全てを揃える必要はなく、ご自身のレイアウト計画に合わせて必要なものを買い足していくのがおすすめです。
| 品番 | 製品名 | 用途 | 定価 |
|---|---|---|---|
| 90949 | マイプラン LT-PC(F) | コントローラーとレールの安価なセット。 車両は好みのものを別途用意する。 | 10,100 |
| 90950 | マイプラン NR-PC(F) | 個人的にはセットのコントローラーも長く使えてレイアウト的にもそこそこ楽しめるので、初めの一歩として予算の都合があえばおすすめです。 | 31,900 |
| 91026 | レールセット 待避線セット (レールパターンB) | 島式ホームを設けるためのレール配置を実現するのに便利。 | 12,100 |
| 91016 | 車両基地 レールセット | 車両基地を設けるのに省スペース設計で、構内通路や昇降台などのパーツが付属している。 | 2,2000 |
| 91017 | 車両基地レール（延長部） | 品番91016に追加することで 2両分ずつ延長できる。 | 5,500 |
(注) 2026年5月現在、車両基地レールセットはメーカー在庫がなしですが、夏以降再生産予定があるようです。
レイアウトを考える上で、疑問に思いがちなポイントを Q&A 形式でまとめておきます。
- Nゲージのレイアウトに必要な最小スペースは？
- 楕円形の基本レイアウトであれば、畳1枚（約910mm×1820mm）程度から作成可能です。カーブ半径280mmの場合、最低でも約600mm×1200mm程度は必要です。
- 10両編成を走らせるにはどのくらいの直線長が必要？
- 10両編成のホーム長は「(10+1)×140mm＝1,540mm」が目安です。ポイントや前後の余裕を含めると、1,960mm以上確保できると安心です。
（島式ホームを設ける場合、140mm x 両数 + 560mm が目安です）
- レイアウト作成にかかる費用は？
- 基本的な楕円レイアウト（レール・ポイント・電源）で1〜2万円程度。駅・車庫・高架橋などを加えると3〜5万円程度が目安です。ストラクチャー（建物・樹木など）を含むジオラマ化まで行うとさらに費用がかかりますが、少しずつ買い足していくのがおすすめです。
- トミックス製レールとカトー製レールは混在できる？
- 基本的な寸法体系が異なるため、混在は推奨されません。ジョイントレールなどで接続する方法もありますが、統一したほうがレイアウト設計がしやすくなります。筆者はトミックスレールをメインで利用しています。
Nゲージレイアウトの設計は、理想と現実のバランスを取りながら少しずつ形にしていく楽しみがあります。
今回紹介した 5つのこだわりポイントをまとめると以下の通りです。
- 10両編成対応の本線設計 — 近鉄をはじめとする長編成の運転を実現。
- 中央通過線のある途中駅 — 待避・通過シーンの再現で運転の楽しみが広がる。
- 省スペース車庫 — 車両基地レールセットで効率的に車両を収容。
- 高さの変化 — 高低差でレイアウトにメリハリを演出。
- 支線の追加計画 — 走行パターンを増やして飽きのこないレイアウトに。
すぐには完成しなくても、考えて・試して・作り込むという過程を楽しむのが鉄道模型の醍醐味です。ぜひ皆様のレイアウト作りのヒントにしていただければ幸いです。
皆様の鉄道模型ライフがより楽しくハッピーになりますように！
